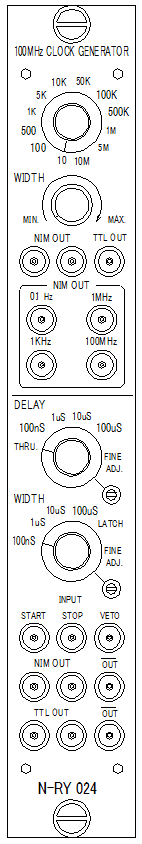

N-RY 024 100MHz Clock Generator Type2は、100MHzのパルスジェネレターと、クロックジェネレターを1幅のNIMモジュールに納めた画期的な製品です。

パルスジェネレター部は、Fast NIM信号の100MHz、1MHz、1KHz、0.1Hzの固定出力と12種類の周波数を発生する出力から構成されています。

この12種類の周波数は、10Hz、100HZ、500Hz、1KHz、5KHz、10KHz、50KHz、100KHz、500KHz、1MHz、5MHz、10MHzであり、ロータリースイッチにより選択します。

又、出力パルス幅を可変でき、Fast NIM信号とTTL信号（50Ωドライバー）を出力します。

ゲートジェネレター部は、START入力の他にSTOP入力とVETO入力を備え使いやすい物になっています。

遅延時間レンジは、THRU,100ns,1μs,10μs,100μs,LATCHの5種類用意されております。

出力は、2つの出力端子の他に、反転出力端子を設けました。

そして、これらの出力部は、パルスジェネレター部と同様に、Fast NIM信号とTTL信号（50Ωドライバー）を出力しますので、様々なモジュールに対応可能です。
