  • N-SP 809
  • 60Hz Syncronised Clock Generator

・概要

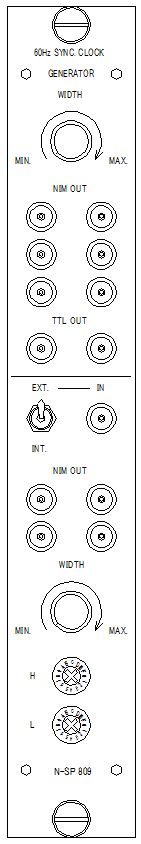

パネルイメージ

N-SP 809 60Hz Sync. Clock Generator は、AC100V商用電源に同期したクロックジェネレターです。電子銃トリガーに関して電源同期をとる必要がある場合に、タイミングシステムのNIM電源内に導入することにより、商用電源に同期したクロックを発生します。



本器はクロックジェネレター部とプリスケーラー部から構成されています。



クロックジェネレター部は、商用電源に同期したクロック(60/50Hz)を発生し、6個のFAST NIM出力と2個のTTL出力(正論理50Ωドライバー)からなります。



プリスケーラー部は、内部クロックと外部クロックの入力切り替えが可能で、8ビットのプリセットカウンターにより分周しています。これにより商用電源に同期した任意の周波数(~60/50Hz)を発生させることができます。4出力(FAST NIM)です。
