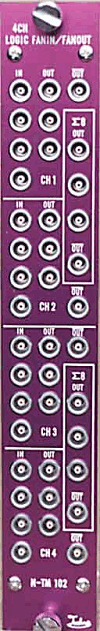

N-TM 102 4CH Logic Fanin/Fanoutは、独立した4チャンネルの4-FOLD Fanin/4-FOLD Fanout回路と、2チャンネルの8-FOLD Fanin/4-FOLD Fanout回路を内蔵したモジュールです。

各チャンネルには、4つの入力があり、その論理和の3つのノーマル出力と1つのコンプリメンタリ出力があります。

また1-2チャンネル、3-4チャンネルの各々の8つの入力に対してその論理和の3つのノーマル出力と、1つのコンプリメンタリ出力があります。
