- N-RY 005
- 8CH Gate & Delay Generator Type 2
・概要
N-RY 005 8CH Gate & Delay Generator Type 2は、NIM1幅ケースに8個の独立したゲート&ディレイ回路を有するモジュールです。
入力はNIM信号で、出力信号のディレイと幅をチャンネル毎に設定することができます。

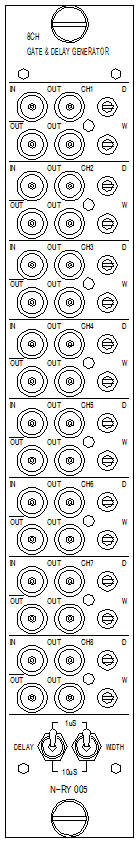

ディレイ範囲は、フロントパネルのスイッチとポテンショメーターにより38ns~1.3μs又は、110ns~13μsまで設定することができます。
また、出力パルス幅もフロントパネルのスイッチとポテンショメーターにより18ns~1.3μs、もしくは100ns~13μsまで設定することができます。
出力は、NIM信号の二つの”OUT”と一つの”-OUT”があります。
また、出力時にLEDが点灯します。
