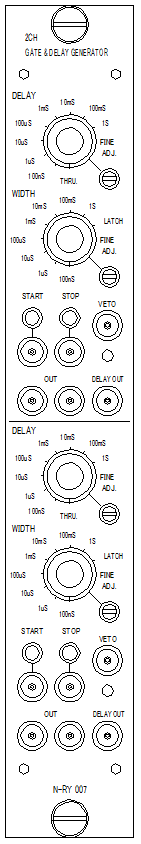

N-RY 007 2CH Gate & Delay Generator Type 3は、NIM１幅ケースに2個の独立した遅延ゲート回路から構成されています。

”START”端子にFAST NIM信号を入力すると遅延ゲート回路が動作し、”OUT”より出力されます。

遅延ゲート回路には、二つのレンジ切り替えスイッチと調整用のポテンショメーターがあり、遅延時間とゲート幅を任意に設定できます。

“STOP”端子にFAST NIM信号が入力されますと、その時点で設定したゲート幅がリセット(ゲートキャンセル機能）されますので、データの収集に便利です。

N-RY 007には、ラッチ機能があり、”WIDTH”スイッチをLATCHに設定することにより動作します。

出力は、”START”信号から”STOP”信号までの時間幅が得られます。

“VETO”入力は、”START”信号を禁止するときに使用します。

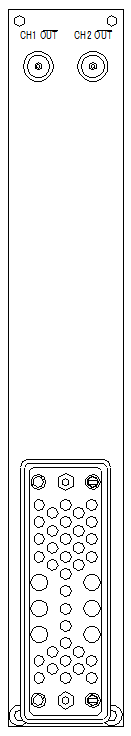

出力端子は、”OUT”端子が二つと”DELAY OUT”端子が一つあります。出力信号は、FAST NIM信号です。

また、出力時にはLEDが点灯します。
