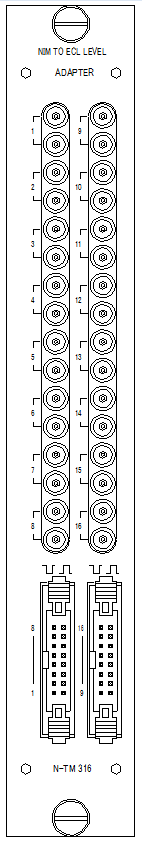

N-TM 316 16CH NIM to ECL Level Adapterは、8入力のNIM信号をECLディファレンシャル信号に変換し、16PINヘッダーより出力する回路を2系統有するモジュールです。

入力は、1チャンネルに2個のレモコネクタがあり、他のモジュールとのカスケード接続を考え、スルーになっています。従って、入力インピーダンスは、ハイインピーダンスになっていますので、単体で使用する場合には、どちらかのコネクターに50Ωのレモタイプのターミネーターを接続します。

出力は、入力CH1～CH8,CH9～CH16の2ブロックで、16PINヘッダーよりECLディファレンシャル信号として出力しますので、16PINツイストペアフラットケーブルを使用してください。
