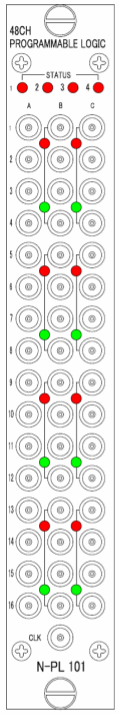

- N-PL 101
- 48CH Programmable Logic Module
・概要
48チャンネルプログラマブルロジックモジュールは主に次の機能を有します。
・8CHの入力ポートと32CHの入出力選択可能なポートがあります。
・1CHの特別入力ポート(FAST NIM信号)があります。
・入出力信号はFAST NIM信号です。
・4つのプログラム可能なステータス表示用LEDがあります。
・入力信号はCPLD(アルテラ社製MAX7000シリーズの84ピンPLCCタイプを選択することができます。
・CPLDは、ソケットにて実装されますので、アプリケーションによってセル数の違うタイプを選択することができます。
・CPLDは、書込みポート(リアパネル)を通してプログラムをローディングすることができます。
