  • N-TK 215T
  • 8CH 100MHz Visual Scaler (TTL)

・概要

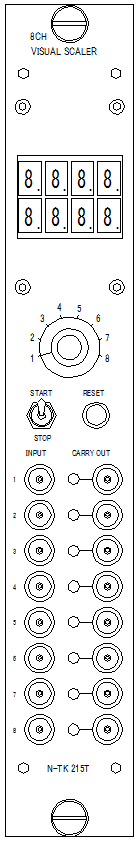

NTK215TFPN-TK 215T 8CH Visual Scalerは、8桁8チャンネルの高速スケーラーを内蔵した標準NIM1幅モジュールです。



N-TK 215Tは、入力信号がTTL信号になっています。



このスケーラーの操作部は、リアパネルにあるトグルスイッチでローカルとリモートの選択ができます。

ローカルの場合は、フロントパネルにあるスタート-ストップスイッチにより、カウンターを制御できます。

リモートの場合は、リアのBINコネクタからのゲート信号で制御されます。

また、リセットはローカル・リモート共にコモンリセットになっています。



表示部は、各チャンネルをロータリースイッチによって切り換えます。

また、カウンターがオーバーフローした時は、CARRY OUTを出すと共にオーバーフローフラッグ(LED)を点灯させます。



2013年以降に製造されたモジュールは新規回路で製造されているため低消費電力になりました。
