- N-TM 105a
- Preset Scalor
・概要
N-TM 105a Priset Scalerは、4桁のプリセット機能を有するスケーラーです。
カウンタは、0~9999まで可能で、プリセットはその間の値に設定することができます。
カウント値は、4桁の7セグメントLEDによりリアルタイムで表示します。

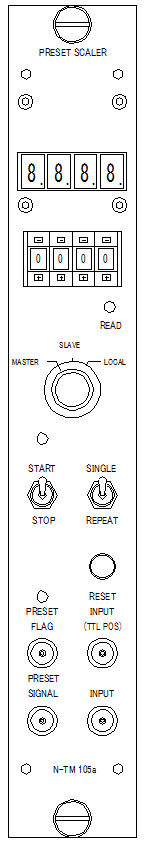

フロントパネルのスイッチにより、このスケーラーをマスター、スレーブ及び単独のモジュールとして使用することができます。
また、プリセット動作を1回だけ行う”シングルモード”と、それを繰り返す”リピートモード”の二つの動作モードを選択することができます。
いづれも、プリセット値にカウンター値が一致するとプリセットシグナルが出力され、プリセットフラグがセットされます。
カウンターは、スイッチ及びTTL正論理入力を入れるとリセットされます。(入力インピーダンス50Ω)
